Marklin产品说明
一、气动三通球阀 用途及特点
1、结构紧凑、启闭迅速、流道畅通、流体阻力小。
2、密封性能好：利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
3、一阀多用：任一通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口。
4，维修方便：在系统卸压后，无需拆下整个阀体就可进行检查和维修。
5、泛适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或 混合流体。
二、气动三通球阀 介质流向原理
三通球阀分L型和T型，介质流通方向见下图。L型三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：T型三通球阀适用于介质的分流、合流或流向切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，三通球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。
三、气动三通球阀 执行标准
I 设计和制造：GB／T12237-1989； APl608。
2．检验和试验：GB／T13927-1992； APl 598。
3 法兰连接：JB／T79]一2-1994； ASME／ANSI B165。
4 结构长度：JD-2002
四、气动三通球阀 试验压力
|
公称压力 |
常温最大 |
壳体 |
气密封 |
高压密封 |
|
1．6 |
1．6 |
2．4 |
0．6 |
1．76 |
|
2．5 |
2．5 |
3．8 |
0．6 |
2．75 |
|
4．0 |
4．0 |
6．0 |
0．6 |
4．4 |
|
C1aSSl50 |
2．0 |
3．0 |
0．6 |
2．2 |
五、气动三通球阀 使用范围
|
壳体材料 |
阀座材料 |
适用温度 |
适用介质 |
|
碳钢C型 |
聚四氟乙烯 |
≤150℃ |
水＼蒸汽 |
|
对位聚苯 |
≤300℃ |
油晶等 |
|
|
铬镍钛钢P型 |
聚四氟乙烯 |
≤150℃ |
|
|
对位聚苯 |
≤200℃ |
|
|
|
铬镍钼钛钢R型 |
聚四氟乙烯 |
≤150℃ |
|
|
对位聚苯 |
≤200℃ |
|

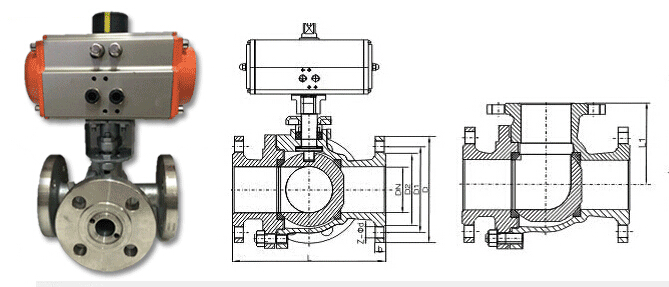

主要外形尺寸:
|
公称压力 |
公称通径 |
L |
L1 |
H |
W |
重量（kg) |
|||||
|
Mpa |
mm |
in |
mm |
mm |
mm |
mm |
1.6 |
2.5 |
4.0 |
CL150 |
JIS10K |
|
1.6 |
15 |
1/2 |
130 |
65 |
62 |
100 |
2.5 |
3.0 |
3.5 |
2.5 |
2.5 |
|
20 |
3/4 |
150 |
75 |
68 |
160 |
3.0 |
3.5 |
4.5 |
3.0 |
3.6 |
|
|
25 |
1 |
160 |
80 |
75 |
160 |
4.8 |
5.0 |
6 |
5.0 |
5.0 |
|
|
32 |
1 1/4 |
180 |
90 |
85 |
200 |
6.5 |
7 |
8.5 |
7 |
7 |
|
|
40 |
1 1/2 |
200 |
100 |
95 |
200 |
8.5 |
9 |
10.5 |
9 |
9 |
|
|
50 |
2 |
230 |
115 |
110 |
250 |
11 |
12 |
14 |
12 |
11 |
|
|
65 |
2 1/2 |
290 |
145 |
130 |
300 |
15 |
17 |
20 |
16 |
16 |
|
|
80 |
3 |
310 |
155 |
155 |
400 |
21 |
22 |
32 |
21 |
22 |
|
|
100 |
4 |
350 |
175 |
180 |
500 |
33 |
36 |
50 |
36 |
36 |
|
|
125 |
5 |
400 |
200 |
250 |
600 |
65 |
70 |
80 |
68 |
70 |
|
|
150 |
6 |
480 |
240 |
275 |
800 |
103 |
110 |
120 |
105 |
105 |
|
|
200 |
8 |
580 |
290 |
325 |
1000 |
152 |
168 |
180 |
160 |
160 |
|
