Marklin产品说明

产品型号:

VQ67

产品名称:

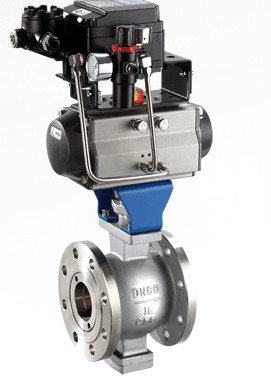

气动型调节球阀

产品特点:

采用圆柱型弹簧预载的带补偿性可动金属阀座结构,密封性能可靠。球芯与阀座不会产生卡阻或脱离,使用寿命长。球芯上的V形切口与金属阀座之间具有剪切作用,特别适用于控制高粘度,含纤维、固体颗粒及浆料等介质。结构制造纸工业的纸浆显得尤为优越。阀门的流通能力大、压力损失小、且介质不会沉积在阀体中腔,阀门不仅具有近似等有分比的流量特性、可调范围大,最大可调比为1001,还具有精确调节与可靠定位的功能。

  主要零件材质表


零件名称

材质

阀体、阀盖

WCB

CF 8

密封圈

2Cr13+氮化

304+氮化

球体

2Cr13+硬格

304+硬格

阀座、阀杆

2Cr13

304

垫片

柔性石墨+不锈钢

柔性石墨+不锈钢

双头螺柱

35CrMoA

1Cr18Ni9Ti

产品性能规范


公称压力

试验压力(MPa)

适用介质

适用温度

壳体试验

密封试验

1.6

2.4

1.76

水、油、气及高粘度,含纤维、固体颗粒等介质

-28≤550

2.5

3.75

2.75

4.0

6.0

4.4

应用规范

连接法兰

JB79-59    GB9113    HG20592-97    ANSI B16.5

检验试验

JB/T9092-99               API 598

主要外形尺寸


公称压力或压力级

公称通径(DN

尺寸(mm)

(mm)

(in)

W

L

W1

L1

d

d1

H1

H

D D1 D2

PN1.6MPa

25

-

50

-

25

-

64

38

57

200















40

-

60

-

25

-

82

49

63

205

50

-

75

124

32

62

100

60

92

225

65

-

85

145

38

72.5

120

75

100

235

80

-

100

165

45

82.5

131

89

108

260

100

-

115

194

50

97

158

113

117

270

125

-

135

210

55

105

180

140

140

320

150

-

160

229

65

114.5

216

164

177

340

200

-

200

243

80

121.5

268

205

200

390

250

-

240

297

92

148.5

326

259

252

420

300

-

-

338

-

169

-

300

270

510

PN2.5MPa

25

-

50

-

25

-

64

38

57

200

40

-

60

-

25

-

82

49

63

205

50

-

75

124

32

62

100

60

92

225

65

-

85

145

38

72.5

120

75

100

235

80

-

100

165

45

82.5

131

89

108

260

100

-

115

194

50

97

158

113

117

270

125

-

135

210

55

105

180

140

140

320

150

-

160

229

65

114.5

216

164

177

340

200

-

200

243

80

121.5

268

205

200

390

250

-

240

297

92

148.5

326

259

252

420

300

-

-

338

-

169

-

300

270

510

CLASS 150

25

1

50

-

25

-

65

38

57

200

40

1 1/2

60

-

25

-

84

49

63

205

50

2

75

124

32

62

102

60

92

225

65

2 1/2

85

145

38

72.5

121

75

100

235

80

3

100

165

45

82.5

134

89

108

260

100

4

115

194

50

97

172

113

117

270

125

5

135

210

55

105

196

140

140

320

150

6

160

229

65

114.5

221

164

177

340

200

8

200

243

80

121.5

278

205

200

390

250

10

240

297

92

148.5

333

259

252

420

300

12

-

338

-

169

-

300

270

510
