Marklin产品说明
一、气动O型切断球阀 概述
气动O型切断球阀广泛适用于天然气、油品、化工、冶金、造纸 电办、矿业，印染、生物制药，日用化工，食品饮料，水处理 及空气处理等行业的流体自动控制或调节控制，与自动化气动仪表配套使用。 浮动式球阀采用唇型弹性密封圈结构设计，保证密封的可靠性对于低压、超低压或真空工况用球阀，采用板簧加载的阀座密封结构，能确保球阀长期可靠的密封。中、高温球阀的阀座材料可选用对位聚苯或金属材料.。固定式球阀根据压力的大小、介质性质及密封要求的不同而选择球前密封结构、球后密封结构或前后双密封结构。中、高温球阀的阀座材料可选用对位聚苯或金属材料。
二、气动O型切断球阀 执行标准
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。
三、气动O型切断球阀 主要零件材质表
|
序号 |
零件名称 |
材 质 |
||
|
C |
P |
R |
||
|
1 |
右阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
2 |
螺母 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
3 |
垫片 |
PTFE |
PTFE |
PTFE |
|
4 |
螺柱 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
5 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
6 |
阀座 |
PTFE |
PTFE |
PTFE |
|
7 |
球体 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
8 |
阀杆 |
1Cr13 |
1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
9 |
垫片 |
PTFE |
PTFE |
PTFE |
|
10 |
填料 |
PTFE |
PTFE |
PTFE |
|
11 |
衬套 |
PTFE |
PTFE |
PTFE |
|
12 |
压盖 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
13 |
螺栓 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
14 |
螺栓 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
15 |
连接支架 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
16 |
螺栓 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
17 |
连接套 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
18 |
气动装置 |
|
|
|
|
19 |
位置指示器 |
塑料 |
塑料 |
塑料 |

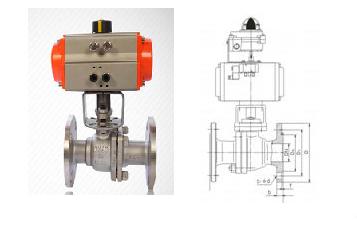

四、气动O型切断球阀 主要外形尺寸
|
公称通径DN(mm) |
尺寸(mm) |
执行器型号 |
||||||
|
L |
D |
D1 |
D2 |
b |
f |
n-Φd |
||
|
15 |
108 |
95 |
65 |
45 |
14 |
2 |
4-14 |
GT52/GT63K |
|
20 |
117 |
105 |
75 |
55 |
14 |
4-14 |
GT63/GT63K |
|
|
25 |
127 |
115 |
85 |
65 |
14 |
4-14 |
GT63/GT83K |
|
|
32 |
140 |
135 |
100 |
78 |
16 |
4-18 |
GT83/GT83K |
|
|
40 |
165 |
145 |
110 |
85 |
16 |
3 |
4-18 |
GT83/GT110K |
|
50 |
178 |
160 |
125 |
100 |
16 |
4-18 |
GT83/GT110K |
|
|
65 |
190 |
180 |
145 |
120 |
18 |
4-18 |
GT110/GT127K |
|
|
80 |
203 |
195 |
160 |
135 |
20 |
8-18 |
GT127/GT127K |
|
|
100 |
305 |
215 |
180 |
155 |
20 |
8-18 |
GT127/GT160K |
|
|
125 |
256 |
245 |
210 |
185 |
22 |
8-18 |
GT160/GT190K |
|
|
150 |
394 |
280 |
240 |
210 |
24 |
8-23 |
GT190/GT210K |
|
|
200 |
457 |
335 |
295 |
265 |
26 |
12-23 |
GT254/BAW20S |
|
|
250 |
533 |
405 |
335 |
320 |
30 |
12-25 |
BAW17/BAW20S |
|
