Marklin产品说明
气动固定球阀概述
Q647型气动固定式球阀是新一代高性能球阀， 适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀 前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。先进的弹簧 与阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封因而安装没有流向限制，是双向的。本阀有二块式和三块式两种阀体结构，中法兰 用螺栓连接，密封采用增强聚四氟乙烯镶入不锈钢圈内，钢圈后部设有弹簧保证阀座紧贴球体，保证密封。上下阀杆均设有PTFE轴 承，减少磨擦，操作省力，小轴底部没有调整片，保证球与密封圈的接触位置。采用全通径的结构使阀门流量孔么与管线内径一致，以便管线清扫。气动固定球阀是 双向阀，流向无限制。中法兰用螺柱连接，上下阀杆均设有滑动轴承，减少磨擦，使用操作省力、平稳。在正常情况下：压力低时阀座密封依靠弹簧预紧力使阀座紧 贴球体达到密封，压力高时，在阀座上形成活塞效应，在上游介质压力作用下，使阀座压紧球体达到密封、气动固定球阀，气动球阀，球阀广泛应用于过程控制系统 实现开或关。
气动固定球阀技术参数
|
|
C |
P |
R |
|
|
主 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
球芯 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
|
密封圈 |
增强聚四氟乙烯、合金钢、PPL |
|||
|
填料 |
聚四氟乙烯、柔性石墨 |
|||
|
适用工况 |
适用介质 |
水、蒸汽、油品 |
醋酸类 |
硝酸类 |
|
适用温度 |
-28℃～300℃ |
|||
|
控制型式 |
双作用/单作用 |
|||
|
作用型式 |
切断/调节 |
|||
|
输入信号 |
4-20 mA |
|||
|
回信电压 |
AC220V/DC24V |
|||
|
执行器 |
型号 |
GT系列、AT系列、AW系列 |
||
|
气源压力 |
0.4～0.7MPa |
|||

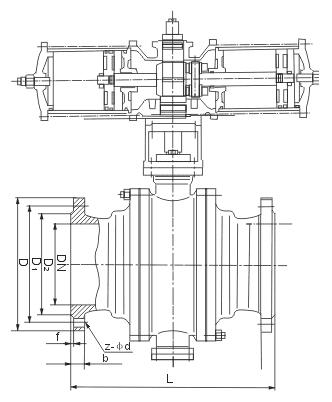

气动固定球阀连接尺寸表
|
|
尺 寸（mm） |
||||||||||||||
|
1.6MPa |
2.5MPa |
4.0MPa |
|||||||||||||
|
L |
D |
D1 |
B |
Z-φD |
L |
D |
D1 |
B |
Z-φD |
L |
D |
D1 |
B |
Z-φD |
|
|
50 |
203 |
160 |
125 |
16 |
4-18 |
216 |
160 |
125 |
20 |
4-18 |
216 |
160 |
125 |
20 |
4-18 |
|
65 |
222 |
180 |
146 |
18 |
4-18 |
241 |
180 |
145 |
22 |
8-18 |
241 |
180 |
145 |
22 |
8-18 |
|
80 |
241 |
195 |
160 |
20 |
8-18 |
283 |
195 |
160 |
22 |
8-18 |
283 |
195 |
160 |
22 |
8-18 |
|
100 |
305 |
215 |
180 |
20 |
8-18 |
305 |
230 |
190 |
24 |
8-23 |
305 |
230 |
190 |
24 |
8-23 |
|
125 |
356 |
245 |
210 |
22 |
8-18 |
381 |
270 |
220 |
28 |
8-25 |
381 |
270 |
220 |
28 |
8-25 |
|
150 |
394 |
280 |
240 |
24 |
8-23 |
403 |
300 |
250 |
30 |
8-25 |
403 |
300 |
250 |
30 |
8-25 |
|
200 |
457 |
335 |
295 |
26 |
12-23 |
502 |
360 |
310 |
34 |
12-25 |
502 |
375 |
320 |
38 |
12-30 |
|
250 |
533 |
405 |
355 |
30 |
12-25 |
586 |
425 |
370 |
36 |
12-30 |
|
|
|
|
|
|
300 |
610 |
460 |
410 |
30 |
12-25 |
648 |
485 |
430 |
40 |
16-30 |
|
|
|
|
|
|
350 |
686 |
520 |
470 |
34 |
16-25 |
762 |
550 |
490 |
44 |
16-34 |
|
|
|
|
|
|
400 |
762 |
580 |
525 |
36 |
16-30 |
838 |
610 |
550 |
48 |
16-34 |
|
|
|
|
|
|
450 |
864 |
640 |
585 |
40 |
20-30 |
914 |
660 |
600 |
50 |
20-34 |
|
|
|
|
|
|
500 |
914 |
705 |
650 |
44 |
20-34 |
991 |
730 |
660 |
52 |
20-41 |
|
|
|
|
|
