Marklin产品说明

概述:
衬氟球阀是采用氟塑料作为内衬,并配之以新型的带杆球体结构,再加上其独特的弹性唇式密封座结构,使其具有普通球阀的各项优点,能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。可作开关或调节之用,本产品适用于各种工业管道中液体和气体的输送(包括蒸气),在各种酸、碱、盐类等强腐蚀性介质中均能很好地工作。全通径阀门提供最大的流量,并可用于扫线清洗或隔离输送的管道。
产品广泛适用于各种不同类型工业管道中液体和气体(包括蒸气)的输送,特别是具有严重腐蚀性介质的使用场合,如:硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。

技术参数

设计标准:GB12237-89 SNV 企标
结构长度:GB12221-89 JB1686
法兰标准:JB/T79 GB9113 HG20592 ANSI B16.5
公称压力:1.01.62.5MPa 150Lb
检验试验:JB/T9092-99,电火花检测
驱动方式:手动、蜗轮、气动、电动。

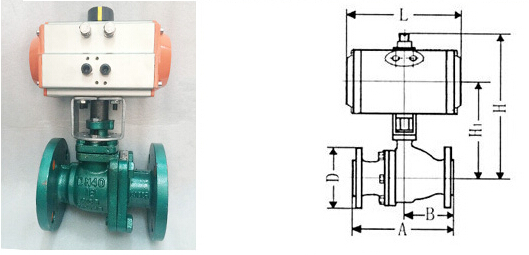

主要外形尺寸与连接尺寸( mm )

公称通径

L

D

D1

D2

b

f

Z-φd

L1

H

Q41F46-16  Q41F40-16 Q41EA-16 Q41F2-16 Q41PO-16

15

130

95

65

45

14

2

4-φ14

120

95

20

140

105

75

55

14

2

4-φ14

130

98

25

150

115

85

65

14

2

4-φ14

150

104

32

165

135

100

78

16

2

4-φ18

190

115

40

180

145

110

85

16

3

4-φ18

220

125

50

200

160

125

100

18

3

4-φ18

230

132

65

220

180

145

120

18

3

4-φ18

270

148

80

250

195

160

135

20

3

4-φ18

300

165

100

280

215

180

155

22

3

4-φ18

330

180

125

320

245

210

185

24

3

4-φ18

600

230

150

360

280

240

210

24

3

8-φ23

800

288

200

400

335

295

265

26

3

12-φ23

1000

325
