Marklin产品说明
一、气动内螺纹三通球阀 球阀标准规范及主要技术参数
阀门螺纹类型：G?NPT?BSPT DIN259/2999
阀 门 检 验：ISO/DIN 5208
驱动装置连接：ISO 5211
公称压力：PN1.6、2.5、4.0、6.4Mpa、1000WOG
连接方式：螺纹 （L型、T型）
阀体材质：铸钢（WCB）、不锈钢CF8（304）、CF8M（316）
阀球材质：不锈钢CF8（304）、CF8M（316）
密封材料：PTFE、PPL
适用温度范围：-20℃～232℃～350℃
适用介质：水、油、气等某些腐蚀性液体（W?O?G）
气缸选配： 意大利AT
气缸形式： 双作用 单作用（弹簧复位式）
环境温度： -20℃-+80℃
气源压力： 双作用4～8bar、单作用5～8bar
二、气动内螺纹三通球阀附件选项
回讯器：也叫限位开关，远程反馈开关信号 （普通型、防爆型可选）
电磁阀：双作用选二位五通、单作用选二位三通（普通、防爆；多种电压可选）
三联件：可对气源稳压、过滤、气缸加润滑油
手轮机构：转动手轮机构，可实现手动开、关阀
电气定位器：输入4～20mA信号,实现阀门调节功能（普通、防爆可选）
备注:气缸参数请另参考所选配的气动执行器资料

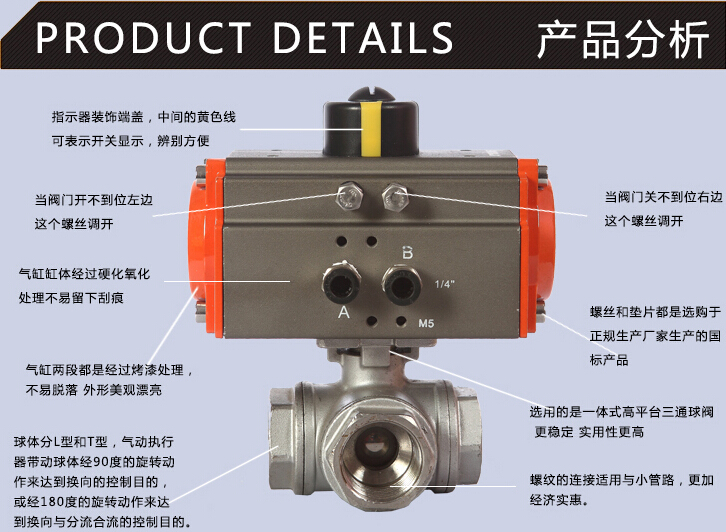

三、气动内螺纹三通球阀 工作状态介绍

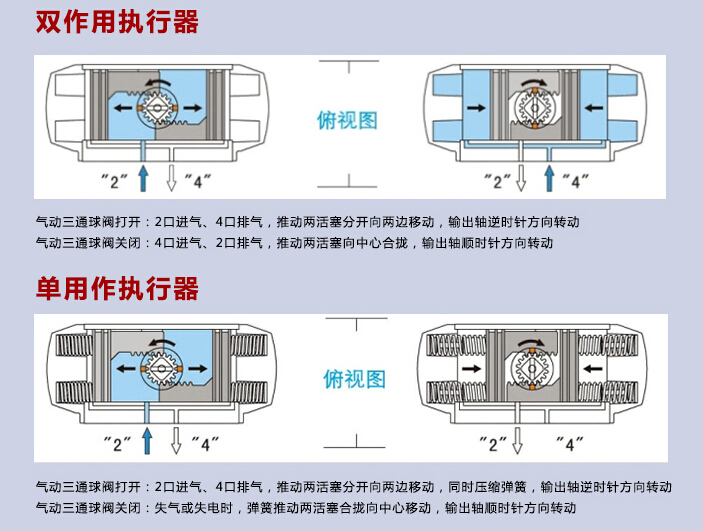

气动执行器意大利进口，表面经阳极氧化处理，齿轮齿条结构，有开关两个位置+/-5°行程调节
NAMUR标准气源接口，可与电磁阀直接连接正常使用寿命可达100万次
球阀和执行器之间无支架连接，一体化的外型结构紧凑，减少设备空间
三通球阀任一通口均可用作入口而无泄露，并可根据工况需要制成L型或T型通道,使安装更加方便

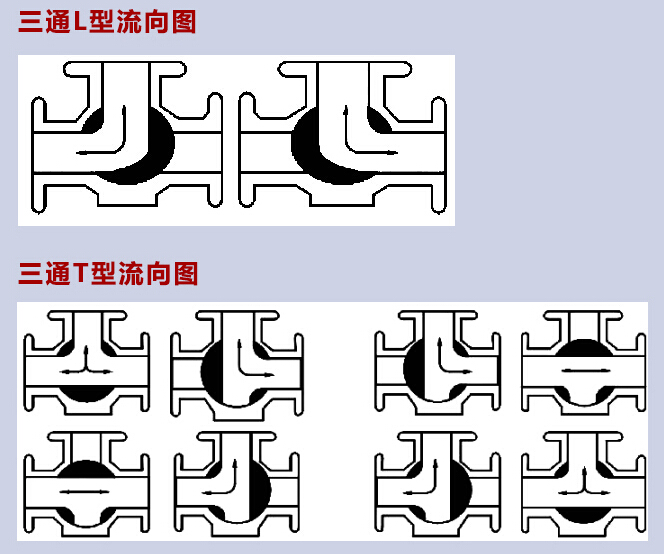

三通球阀分为L型和T型，L型适用于介质的流向切换，能使相互垂直的两个通道联通，T型适用于介质的分流，合流或流向切换。
双层阀杆填料符合德国TüV TA-LUFT的阀杆泄露测试要求。
在系统泄压后无需拆下整个阀体就能进行检查和维修。
四、气动内螺纹三通球阀主要连接尺寸
L型主要尺寸：
|
SIZE |
d |
L |
H |
D1 |
B |
F |
G |
W1 |
W2 |
h |
|
|
1/2" |
12.7 |
75 |
59 |
126 |
71.0 |
235 |
37.5 |
22.4 |
35.0 |
10-24UNC |
|
|
3/4" |
16 |
85 |
64 |
126 |
81.5 |
390 |
42.5 |
22.4 |
35.0 |
10-24UNC |
|
|
1" |
20 |
100 |
80 |
145 |
102.0 |
505 |
51.5 |
22.4 |
35.0 |
10-24UNC |
|
|
1 1 / 4 " |
25 |
115 |
90 |
145 |
108.5 |
510 |
57.5 |
25.4 |
38.0 |
10-24UNC |
|
|
1 1 / 2 " |
32 |
125 |
96 |
204 |
121.0 |
580 |
63.0 |
25.4 |
38.1 |
1/4-20UNC |
|
|
2" |
38.1 |
148 |
106 |
204 |
138.5 |
655 |
73.0 |
25.4 |
38.1 |
1/4-20UNC |
|
T型主要尺寸：
|
SIZE |
d |
L |
H |
D1 |
B |
F |
G |
W1 |
W2 |
h |
|
|
1/2" |
12.7 |
75 |
59 |
126 |
71.0 |
235 |
37.5 |
22.4 |
35.0 |
10-24UNC |
|
|
3/4" |
16 |
85 |
64 |
126 |
81.5 |
390 |
42.5 |
22.4 |
35.0 |
10-24UNC |
|
|
1" |
20 |
100 |
80 |
145 |
102.0 |
505 |
51.5 |
22.4 |
35.0 |
10-24UNC |
|
|
1 1 / 4 " |
25 |
115 |
90 |
145 |
108.5 |
510 |
57.5 |
25.4 |
38.0 |
10-24UNC |
|
|
1 1 / 2 " |
32 |
125 |
96 |
204 |
121.0 |
580 |
63.0 |
25.4 |
38.1 |
1/4-20UNC |
|
|
2" |
38.1 |
148 |
106 |
204 |
138.5 |
655 |
73.0 |
25.4 |
38.1 |
1/4-20UNC |
|
