Marklin产品说明
一、气动对夹硬密封蝶阀 概述
D673气动对夹式弹性硬密封蝶阀采用一个“U”型不锈钢密封圈,该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°~10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能最佳的目的。因此被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上,是调节流量和截断流体的最佳装置。
二、气动对夹硬密封蝶阀 特点
1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长。
4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。
三、气动对夹硬密封蝶阀 执行机构
采用新型系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
四、气动对夹硬密封蝶阀 附件的选项
根据不同控制和要求可选择下列附件:
切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件:电气定位器、气动定位器、电气转换器。
气源处理附件:空气过滤减压阀、气源处理三联件。
五、气动对夹硬密封蝶阀 主要性能规范
公称通径DN(mm) |
50-1200 |
|||
公称压力PN(MPa) |
1.0 |
1.6 |
||
公称压力PS(MPa) |
强度试验 |
1.5 |
2.4 |
|
密封试验 |
1.1 |
1.76 |
||
材料\材料代号 |
C |
P |
R |
|
主要零件 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
蝶板 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
密封圈 |
四氟 不锈钢 |
|||
填料 |
四氟 柔性石墨 |
|||
适用工况 |
适用介质 |
水、蒸汽、油品 |
硝酸类 |
醋酸类 |
适用温度 |
-40℃~200℃(超该温度范围;订货时请注明) |
|||
执行器 |
型号 |
GT系列、SW系列、BAW系列 |
||
气源压力 |
0.4-0.7Mpa |

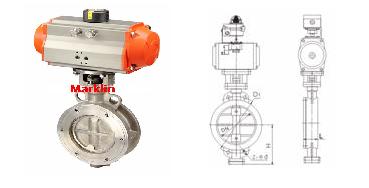

六、气动对夹硬密封蝶阀主要尺寸及执行器配置
公称通径DN(mm) |
尺寸(mm) |
执行器型号 |
|||
L |
D1 |
H |
Z-Φd |
||
50 |
43 |
125 |
82 |
4-18 |
GT63/GT83K |
65 |
46 |
145 |
95 |
8-18 |
GT83/GT83K |
80 |
49 |
160 |
108 |
8-18 |
GT83/GT110K |
100 |
56 |
190 |
125 |
8-23 |
GT110/GT127K |
125 |
64 |
220 |
138 |
8-25 |
GT127/GT160K |
150 |
70 |
250 |
198 |
8-25< |
GT127/GT160K |
200 |
71 |
310 |
236 |
12-25 |
GT160/GT190K |
250 |
76 |
370 |
276 |
12-30 |
GT190/GT210K |
300 |
83 |
430 |
308 |
16-30 |
GT210/BAW17S |
350 |
92 |
490 |
340 |
16-34 |
BAW17/BAW20S |
400 |
102 |
550 |
374 |
16-34 |
BAW17/BAW20S |
450 |
114 |
600 |
384 |
20-34 |
BAW17/BAW20S |
500 |
127 |
660 |
448 |
20-41 |
BAW17/BAW20S |
600 |
154 |
770 |
490 |
20-41 |
BAW20/BAW28S |
700 |
165 |
875 |
542 |
24-48 |
BAW28/BAW28S |
800 |
190 |
990 |
607 |
24-48 |
BAW28/BAW35S |
900 |
203 |
1090 |
665 |
28-54 |
BAW28/BAW35S |
1000 |
216 |
1210 |
731 |
28-58 |
BAW35/BAW40S |
1200 |
254 |
1420 |
842 |
32-58 |
BAW35/BAW40S |
