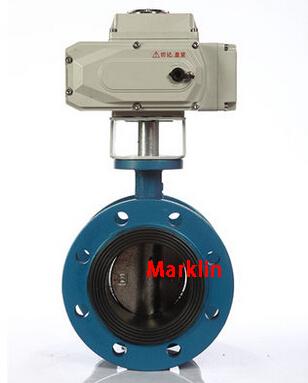

名称:D941X电动软密封法兰蝶阀
型 号:D941X
价 格:0元
 详细介绍

一、电动软密封法兰蝶阀 用途及特点
电动软密封法兰蝶阀由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤120℃如轻纺、造纸、食品、医药、化工、石油、电力、等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为:
1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀,使用寿命长等特点。
二、电动软密封法兰蝶阀 采用标准
设计标准:GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
三、电动软密封法兰蝶阀 执行机构
1.电源:电机为三相交流,380V(特殊订货660V、440V或220V),50Hz(特殊订货60Hz);控制线电压220V/50Hz(特殊订货60Hz);远程控制电压24VDC。
2.环境温度:-20—+60℃(特殊订货-60—+80℃)
3.相对温度:≤90%(25℃时)
4.普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所;防爆型产品有dⅠ和dⅡBT4两种,dⅠ适用于煤矿非采掘工作面;dⅡBT4用于工厂,适用于环境为ⅡA、ⅡB级T1-T4组的爆炸性  气体混合物。(详见GB3836.1)
5.防护等级:户外型和防爆型为IP55(可订制IP67)。
6.工作制:为短时10分钟(可订制30分钟)。
也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或DYR系列。≥DN200口径阀门一般采用380VAC电动执行器。国内品牌如瑞基,奥托克,扬州电力,天二通,兰陵等;国外品牌有英国罗托克、法国伯纳德、德国瓯玛、德国西博思(西门子)等。
四、电动软密封法兰蝶阀 主要技术参数
公称通径
DN(mm)
50~1200
公称压力
PN(MPa)
0.6
1.0
1.6
试验压力
强度试验
0.9
1.5
2.4
密封试验
0.66
1.1
1.76
气密封试验
0.6
0.6
0.6
适用介质
空气、水、污水、蒸气、煤气、油品等。
驱动形式
手动、蜗杆蜗轮传动、气传动、电传动。
五、电动软密封法兰蝶阀 主要零件的材质
零件名称
材料
阀体
球墨铸钢、铸钢、合金钢、不锈钢
蝶板
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈
各种橡胶、聚四氟
阀杆
2Cr13、不锈钢
填料
O型圈、柔性石墨O
六、电动软密封法兰蝶阀 密封材料选用和适用温度
材料品种
氯丁橡胶
丁晴橡胶
乙丙橡胶
聚四氟乙烯
硅橡胶
氟橡胶
天然橡胶
尼龙
英语简称
CR
NBR
EPDM
PTFE
SI
VITON
NR
PA
型号代号
X或J
XA或JA
XB或JB
F或XC、JC
XD或JD
XE或JE
X1
N
耐最高温度
82℃
93℃
150℃
232℃
250℃
204℃
85℃
93℃
耐最低温度
-40℃
-40℃
-40℃
-268℃
-70℃
-23℃
-20℃
-73℃
适用工作温度
0~+80℃
-20~+82℃
-40~+125℃
-30~+150℃
-70~+150℃
-23~+150℃
-20~+85℃
-30~+93℃

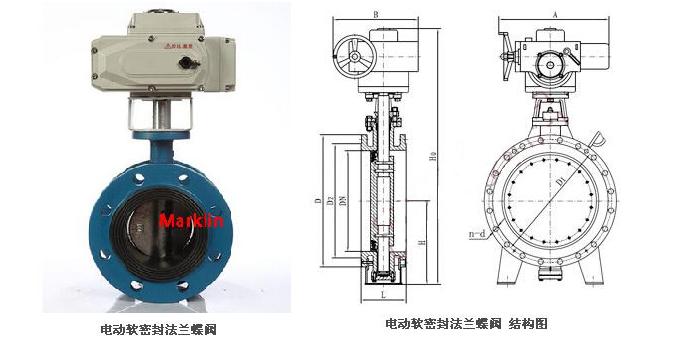

七、电动软密封法兰蝶阀 外形尺寸
公称通径
长度
外形尺寸
(参考值)
连接尺寸
(标准值)
重量
(kg)
0.6MPa
1.0MPa
1.6MPa
毫米
英寸
L
H
H0
A
B
D
D1
D2
n-d
D
D1
D2
n-d
D
D1
D2
n-d
50
2
108
82.5
443
125
125
140
110
88
4-14
165
125
99
4-18
165
125
99
4-18
51
65
21/2
112
92.5
463
125
125
160
130
108
4-14
185
145
118
4-18
185
145
118
4-18
62
80
3
114
100
483
125
125
190
150
124
4-18
200
160
132
8-18
200
160
132
8-18
73.5
100
4
127
110
498
125
125
210
170
144
4-18
220
180
156
8-18
220
180
156
8-18
87
125
5
140
125
682
325
245
240
200
174
8-18
250
210
184
8-18
250
210
184
8-18
98
150
6
140
142.5
736
325
245
265
225
199
8-18
285
240
211
8-22
285
240
211
8-22
102
200
8
152
170
800
325
245
320
280
254
8-18
340
295
266
8-22
340
295
266
12-22
150
250
10
250
197.5
895
363
313
375
335
309
12-18
395
350
319
12-22
405
355
319
12-26
170
300
12
270
222.5
956
363
313
440
395
363
12-22
445
400
370
12-22
460
410
370
12-26
220
350
14
290
252.5
1029
363
313
490
445
413
12-22
505
460
429
16-22
520
470
429
16-26
350
400
16
310
282.5
1103
363
313
540
495
463
16-22
565
515
480
16-26
580
525
480
16-30
430
450
18
330
307.5
1186
465
439
595
550
518
16-22
615
565
530
20-26
640
585
548
20-30
550
500
20
350
335
1280
546
431
645
600
568
20-22
670
620
582
20-26
715
650
609
20-33
580
600
24
390
390
1321
546
556
755
705
667
20-26
780
725
682
20-30
840
770
720
20-36
850
700
28
430
447.5
1431
546
556
860
810
772
24-26
895
840
794
24-30
910
840
794
24-36
950
800
32
470
507.5
1542
546
556
975
920
878
24-30
1015
950
901
24-33
1025
950
901
24-39
1150
900
36
510
557.5
1800
617
706
1075
1020
978
24-30
1115
1050
1001
28-33
1125
1050
1001
28-39
1750
1000
40
550
615
2363
632
706
1175
1120
1078
28-30
1230
1160
1112
28-36
1255
1170
1112
28-42
2100
1200
48
630
727.5
2583
632
706
1405
1340
1295
32-33
1455
1380
1328
32-39
1485
1390
1328
32-48
2580
1400
56
710
837.5
2710
790
1338
1630
1560
1510
36-36
1675
1590
1530
36-42
1685
1590
1530
36-48
2990
1600
64
790
957.5
2845
868
1476
1830
1760
1710
40-36
1915
1820
1750
40-48
1930
1820
1750
40-56
3475
1800
72
870
1057.5
3060
868
1476
2045
1970
1918
44-39
2115
2020
1950
44-48
2130
2020
1950
44-56
4058
2000
80
950
1162.5
3350
965
1600
2265
2180
2125
48-42
2325
2230
2150
48-48
2345
2230
2150
48-62
4680
