阀体说明 |
技术参数 |
|
|
公称通径 15-500mm |
电压电压 AC220V、AC380V（其它特制 |
|
|
公称压力 PN10 PN16 PN25 PN40 PN64 PN100 |
环境温度 -30℃～+70℃ |
|
|
连接方式 法兰连接 |
防护等级 IP67 |
|
|
阀体材质 WCB SS304 SS316 SS316L |
|
|
|
碟板材质 WCB SS304 SS316 SS316L |
功能选项 |
|
|
密封材料 PTFE PTL PPL FH 硬质合金 哈氏合金 |
防 爆 型 防爆等级：dIIBT5 |
|
|
工作温度 |
C3：-30℃～150℃ |
信号反馈 X1机械无源信号，X2有源信号 |
|
C5：-30℃～220℃ |
手动功能 手动功能 电动执行器带有手动开阀、关阀功能 |
|
|
C6：-30℃～250℃ |
开关型 通电开到位，通电关到位。 |
|
|
C8：-40℃～400℃ |
调节型 调节型输入4～20mA、1～5V、0～10V信号，实现球阀调节功能 |
|
|
C9：-40℃～450℃ |
适用介质 强酸、强碱、气体或液体 |
|
|
标准规范 |
备注 电动参数请另参考选配的电动执行器资料 |
|
|
法兰标准 GB9113.1 |
|
|
|
检测与试验 GB/T13927-1992 |
设计标准 GB/T12237-1989 |
|
|
|
|
GB阀体尺寸（mm) |
|||||||||
|
规格型号 |
DN |
L |
D |
D1 |
D2 |
H |
B |
Z-ФD |
|
|
|
15 |
130 |
95 |
45 |
65 |
286 |
14 |
4-Ф14 |
|
|
|
20 |
140 |
105 |
55 |
75 |
286 |
14 |
4-Ф14 |
|
|
|
25 |
150 |
115 |
65 |
85 |
292 |
14 |
4-Ф14 |
|
|
|
32 |
165 |
135 |
78 |
100 |
298 |
16 |
4-Ф18 |
|
|
|
40 |
180 |
145 |
85 |
110 |
308 |
16 |
4-Ф18 |
|
|
|
50 |
200 |
160 |
100 |
125 |
313 |
16 |
4-Ф18 |
|
|
|
65 |
200 |
180 |
120 |
145 |
328 |
18 |
4-Ф18 |
|
|
|
80 |
250 |
195 |
135 |
160 |
380 |
20 |
8-Ф18 |
|
|
|
100 |
280 |
215 |
155 |
180 |
387 |
20 |
8-Ф18 |
|
|
|
125 |
320 |
245 |
185 |
210 |
426 |
22 |
8-Ф18 |
|
|
|
150 |
360 |
280 |
210 |
240 |
458 |
24 |
8-Ф23 |
|
|
|
200 |
400 |
335 |
265 |
295 |
698 |
26 |
12-Ф23 |
|
|
|
250 |
533 |
405 |
320 |
335 |
780 |
30 |
12-Ф25 |
|
|
|
|||||||||
|
GB阀体尺寸(mm) |
|||||||||
|
规格型号 |
DN |
L |
D |
D1 |
D2 |
H |
B |
Z-ФD |
|
|
|
15 |
130 |
95 |
45 |
65 |
176 |
14 |
4-Ф14 |
|
|
|
20 |
140 |
105 |
55 |
75 |
180 |
14 |
4-Ф14 |
|
|
|
25 |
150 |
115 |
65 |
85 |
182 |
14 |
4-Ф14 |
|
|
|
32 |
165 |
135 |
78 |
100 |
188 |
16 |
4-Ф18 |
|
|
|
40 |
180 |
145 |
85 |
110 |
198 |
16 |
4-Ф18 |
|
|
|
50 |
200 |
160 |
100 |
125 |
203 |
16 |
4-Ф18 |
|
|
|
65 |
200 |
180 |
120 |
145 |
222 |
18 |
4-Ф18 |
|
|
|
80 |
250 |
195 |
135 |
160 |
237 |
20 |
8-Ф18 |
|
|
|
100 |
280 |
215 |
155 |
180 |
281 |
20 |
8-Ф18 |
|
|
|
125 |
320 |
245 |
185 |
210 |
300 |
22 |
8-Ф18 |
|
|
|
150 |
360 |
280 |
210 |
240 |
300 |
24 |
8-Ф23 |
|
|
|
200 |
400 |
335 |
265 |
295 |
368 |
26 |
12-Ф23 |
|
|
|
250 |
533 |
405 |
320 |
335 |
418 |
30 |
12-Ф25 |
|
|
|
|
应用领域 |
|

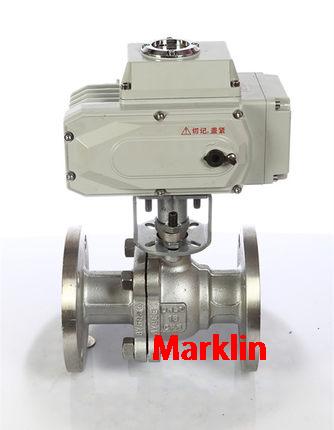

本产品是一种转角90°的旋转类球阀，密封性能优良，流通能力大，流阻系数小，结构简单、维修方便、使用寿命长,阀体通道和连接管径相等并成一直径，介 质几乎可以毫无损失的流过，配合JL、JLQ等高性能执行机构，产品通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、 造纸 、电钻、制冷等工作领域。 |
|
|
|
产品特点 |
|
1、流体阻力小，球阀是所有阀类中流体阻力最小的一 种，即使是缩径球阀，其流体阻力也相当小。 |
|
2、止推轴承减少阀杆摩擦力矩，可使用阀杆长期操作平衡灵活。 |
|
3、阀座密封性能好，采用聚四氟乙烯等材料支撑的密封圈，结构易于密封，而且球阀的密封能力随着介质的增大而增大。 |
|
4、阀座密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增大而增大。 |
|
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，延长球阀的使用寿命。 |
|
个通道，使另外两个通道，灵活控制管路是介质的合流或分流（如流向图B）。 |
|
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。 |
